產品簡介

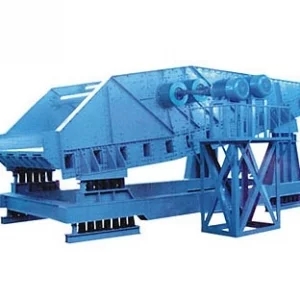

ZDS直線等厚篩也稱為香蕉形直線振動篩或者香蕉篩,是具有箱式振動器和多段(一般為三段)不同傾角篩面的直線振動篩,因篩箱形狀與香蕉相似,故得名香蕉篩。它主要用于細粒含量高的中、細粒度物料的分級,亦可用于脫水、脫介和脫泥等作業(細粒度指粒度小于篩孔尺寸一半以下的顆粒)。篩面選用不同傾角的折線形式,從入料端到排料端是一種料層厚度不變的篩分方法,各段篩面上的物料量與流速比值穩定,呈現均衡的狀態,篩分效果顯著提高,比相同有效面積的振動篩處理量提高1.5-2倍,特別是對中細粒度分級效果更為顯著。
適用行業
煤炭、礦山、冶金、建材、電力
適用物料
石灰石、鐵礦石、煤矸石、花崗石等
產品結構
由篩箱、激振器、隔振系統、傳動軸、篩座、電動機、偏心塊、篩板、電動機座等組成。
由篩箱、激振器、隔振系統、傳動軸、篩座、電動機、偏心塊、篩板、電動機座等組成。

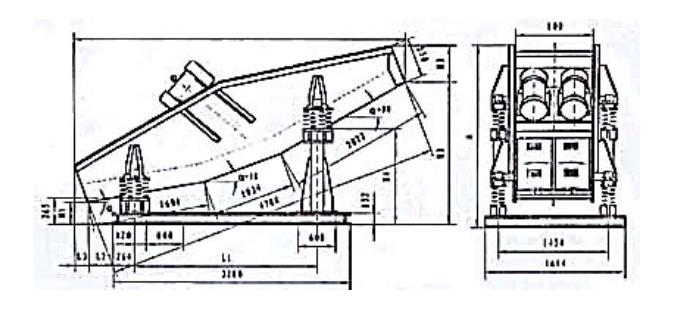

ZDS直線等厚篩結構簡圖
工作原理
ZDS直線等厚篩的篩面采用不同傾角的折線形式,其傾角從入料端遞減至出料端。篩面上的物料在篩分過程中不斷透過篩孔落下而逐漸減少,同時物料運行速度又由于篩面的傾角逐漸減小而逐漸減慢,使得篩面上的物料進料到出料各段厚度近似相等。入料端的斜坡篩面可使更多的物料通過篩面時有較高的篩分速度和較薄的物料分層,因?yàn)榇髩K物料較快地穿過陡坡,這種較早的分層使細的顆粒更快靠近篩面,能相對不受阻礙地通過縫隙,所以,香蕉形直線振動篩具有較高的篩分效率和高于傳統分級篩1.5~2倍處理量的特點,是先進的篩分機械。

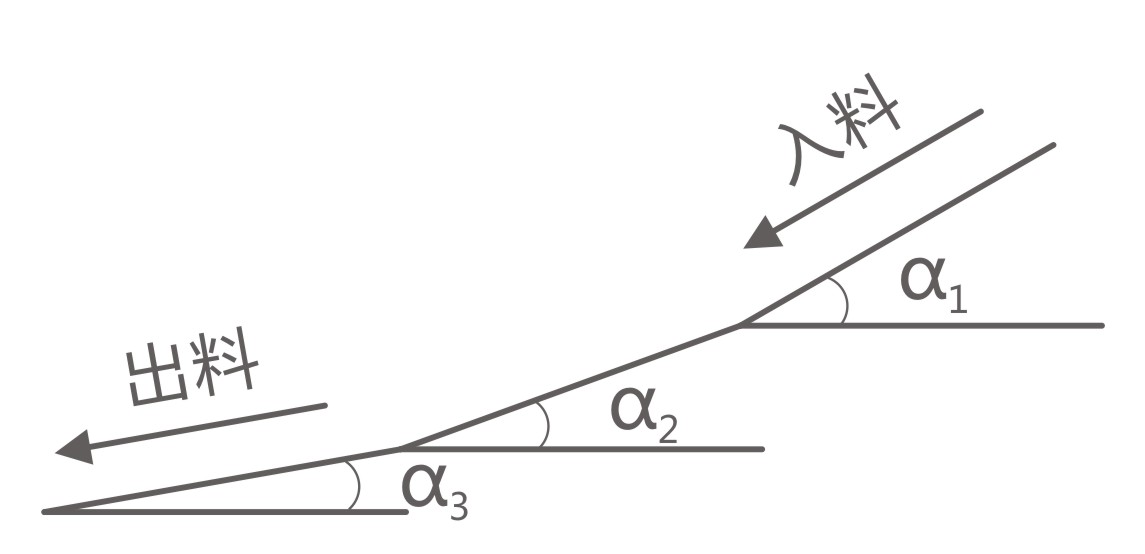

ZDS直線等厚篩篩面示意圖
產品特點
1、處理量大,高于傳統分級篩1.5~2倍處理量;
2、設備結構簡單,操作簡單,維修方便;
3、結構合理,堅固耐用,故障率低,使用成本低。

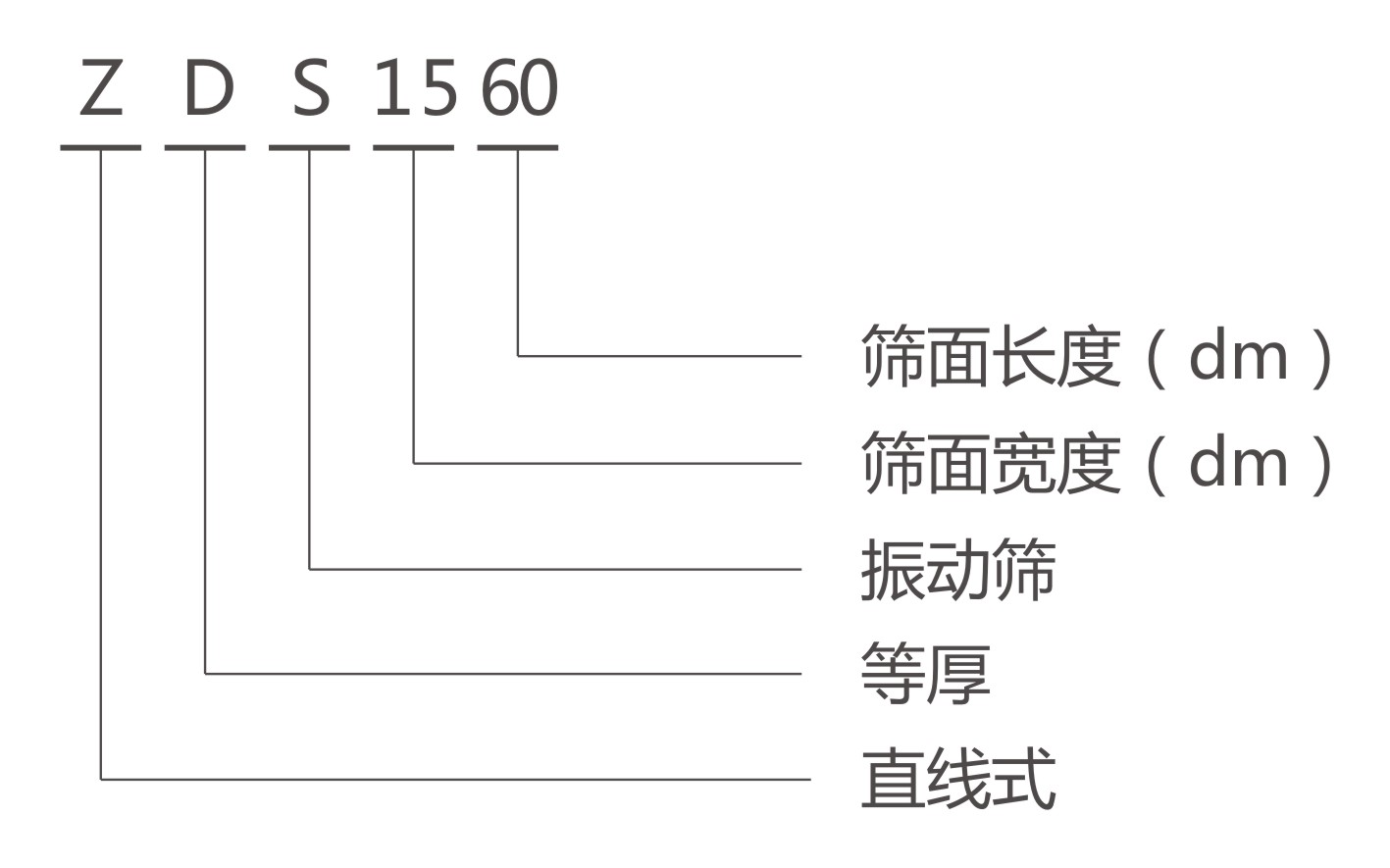

型號說明
